YG系列輥道用三相異步電動機

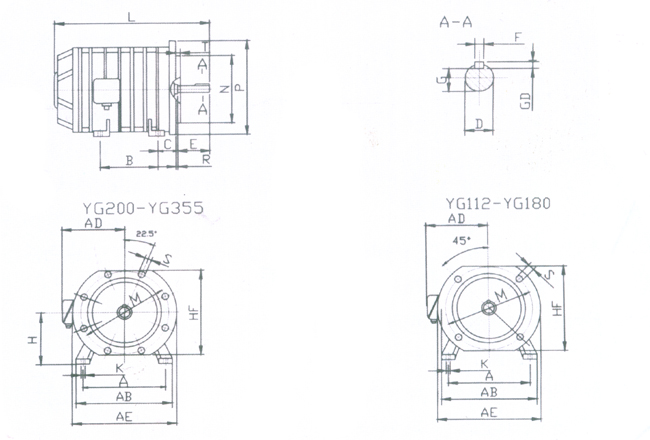

一、B35型外形及安裝尺寸

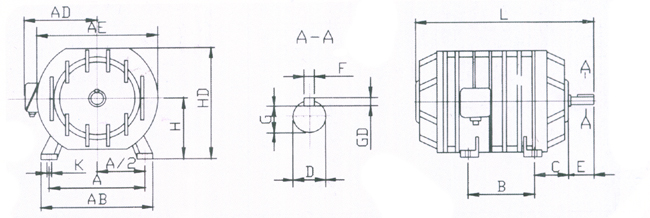

二、B3型外形及安裝尺寸

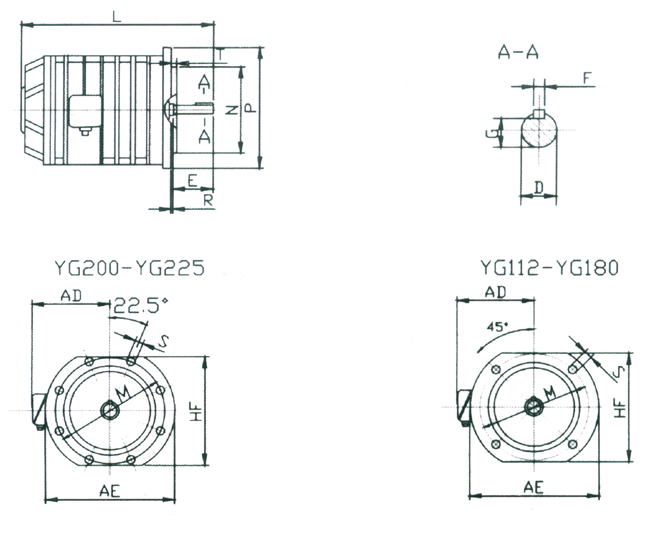

三、B5型外形及安裝尺寸

YG系列輥道用三相異步電動機

YG系列輥道用三相異步電動機是我國九十年代取代JG2系列電動機的更新?lián)Q代產品，其主要性能指標超過JG2系列水平、達到國外同類電動機先進水平。

YG系列電動機安裝尺寸符合IEC標準，外殼防護等級為IP54，冷卻方式為IC0041，額定電壓380V，額定功率為50Hz，H級絕緣、定子繞組采用Y接法。

YG系列電動機按用途分為YGa和YGb兩種形式，YGa型電動機以斷續周期工作制（S5）為基準工作制，它能夠頻繁地起動，制動或反轉運行，具有堵轉轉 矩大、堵轉電流小，堵轉時間長，動態常數高，機械特性軟等特點，主要用于單獨驅動冶金工業的工作輥道，也可用于其它類似機械，表3中的功率為YGa型電動 機在連續定額時的功率設計值，僅供參考；YGb型電動機以連續工作制（S1）為基準工作制，具有功率大、效率高、變頻調速范圍寬、機械特性硬等特點。主要 用于單獨驅動冶金工業的傳輸輥道輥子，也可用于其他類似機械。

本系列電機可制成YGP輥道專用變頻電機，其頻率在3Hz~99Hz之間變化，但具體參數隨不同頻率變化而變化。
